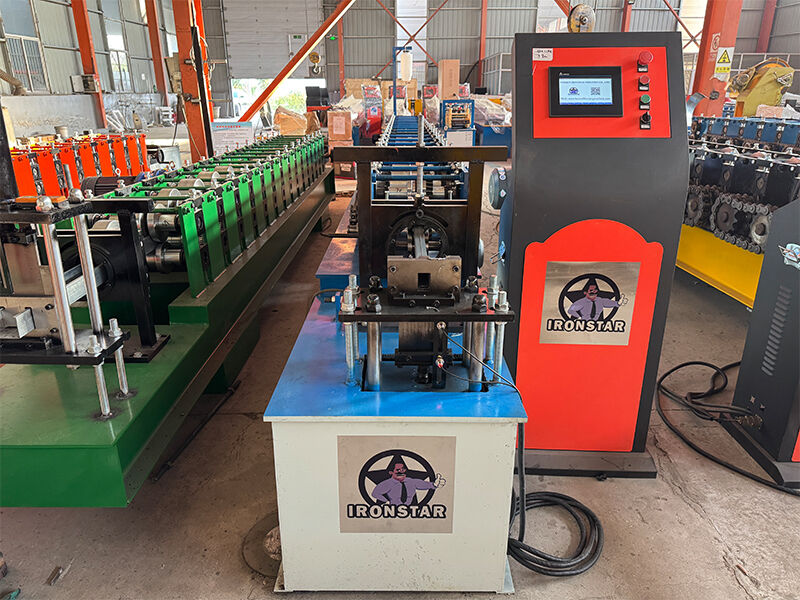

Máquina de Conformação de Tubos Quadrados de Metal para Corte Automático
Máquina de Conformação de Tubos Quadrados

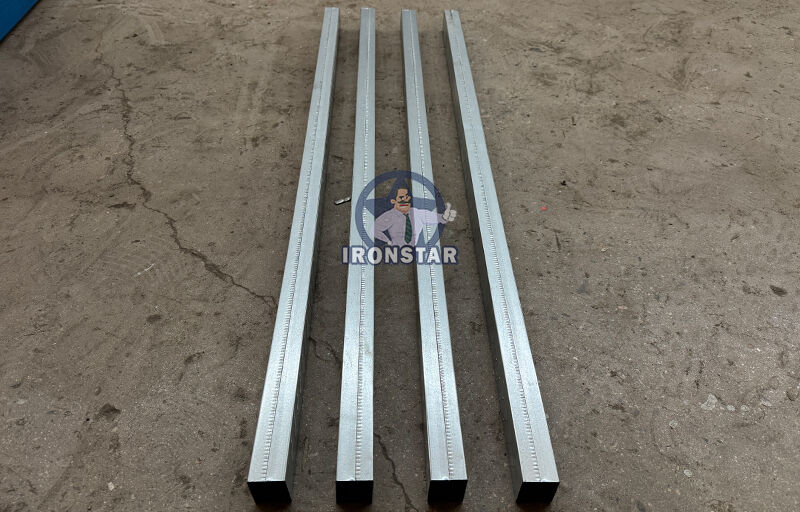

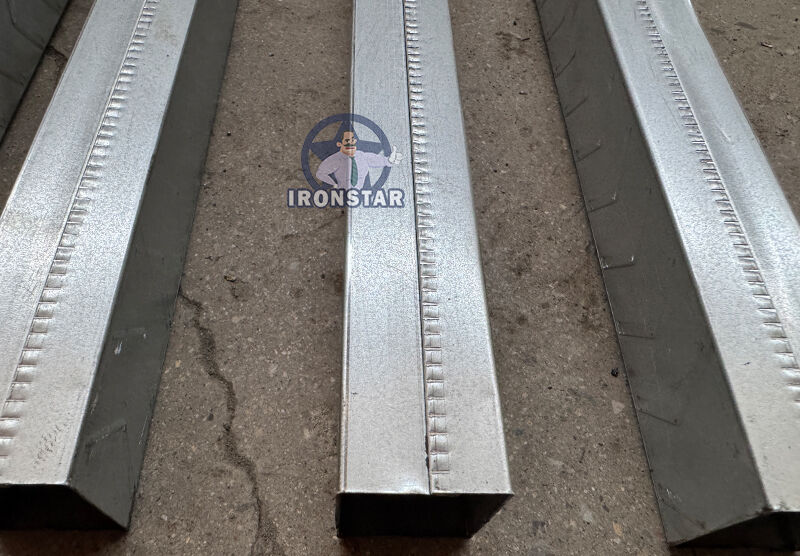

Máquina de conformação de tubos quadrados popularmente vendida em muitos países, espessura comum de laminação de tubos quadrados de 0,3-0,6 mm, material de aço galvanizado
Vendemos muitas máquinas como esta para Índia, Tailândia, Indonésia, Malásia, Filipinas etc., o tamanho pode ser personalizado de acordo com sua necessidade
Máquina de conformação de rolos de travamento | Linha de conformação de tubos quadrados | Máquina de conformação de tubos
Desbobinador - máquina de conformação - caixa de controle PLC - cortador hidráulico - mesa de saída
|
NÃO |
Tipo |
Especificação | |
|
1 |
Matéria-prima | Tipo | Aço galvanizado |
| Largura de alimentação | Conforme desenho do cliente | ||
| Espessura | 0,3-0,6 mm | ||
|
2 |
Desbobinador | Operação | Manual |
| Capacidade de peso | 3 Toneladas | ||
|
3 |
Corpo principal | Estação de rolos | 22 linhas |
| Diâmetro do eixo | 55 mm | ||
| Material do eixo | 45# com 0,05 mm de cromo | ||
| Material do rolo | 45# com 0,05 mm de cromo | ||
| Estrutura | Soldagem de chapa de aço | ||
| Espessura da estrutura | 16 mm | ||
| Tamanho da máquina | Aproximadamente 9*0,8*1 m | ||
| Peso da máquina | Aproximadamente 5,2 toneladas | ||
| Cor da máquina | Conforme necessidade do cliente | ||
| Operação | Automática | ||
| Velocidade de trabalho | Velocidade comum 8-20 m/min | ||
| 4 | Cortador | Dureza | 50-65 HRC |
| Tolerância de corte | ± 1 mm | ||
| Operar | Corte por serra voadora | ||
| 5 | Potência | Modo de acionamento | Corrente de 1 polegada |
| Motor principal | 5,5 KW | ||
| Motor da bomba para cortador | 4 KW | ||
| Tensão | 380V/50HZ, 3 fases ou conforme solicitação do cliente | ||
|
6 |
Caixa de controle | Caixa elétrica | Sistema de controle PLC, inversor |
| Tela | Tela sensível ao toque | ||
| Marca do PLC | Delta fabricado em Taiwan | ||
| Marca do inversor | Delta fabricado em Taiwan ou SAJ | ||
| Idioma | Chinês e Inglês ou conforme solicitação do cliente | ||
| 7 | Empilhador | Operação | Manual |
| Comprimento | 2-3 m | ||
É usado para suportar a bobina de aço e desenrolá-la, mantendo-as funcionando de forma estável
Capacidade de carga: 3 toneladas
Tamanho interno da bobina: 470-530 mm
Tipo de trabalho: Operação manual
Cor: Conforme solicitação do cliente

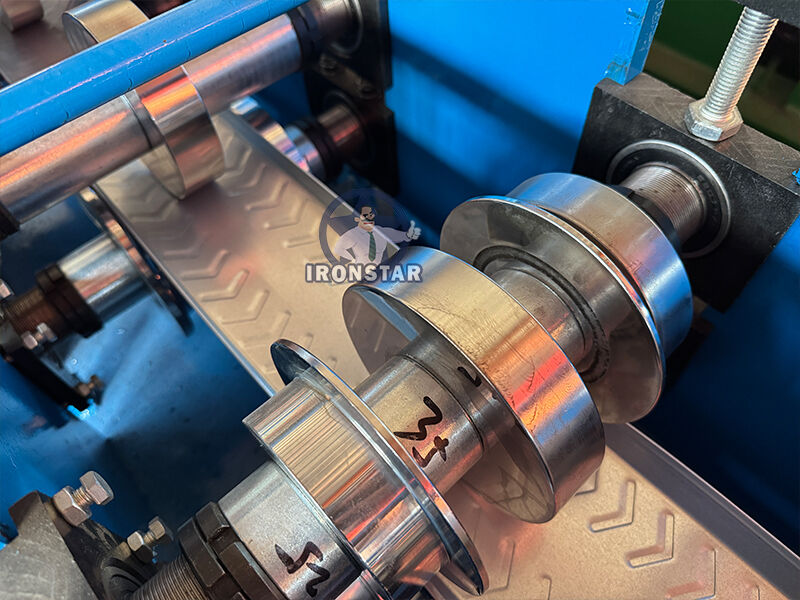

Material do rolo: aço 45# com 0,05 mm de cromo
superfícies dos rolos polidas, tratamento de revestimento duro
Superfície polida e tratamento térmico nos moldes podem manter a superfície da chapa de moldagem lisa e não fácil de marcar quando está sendo estampada
Adota acionamento por serra voadora e localização automática para decidir a dimensão e cortar os produtos alvo.

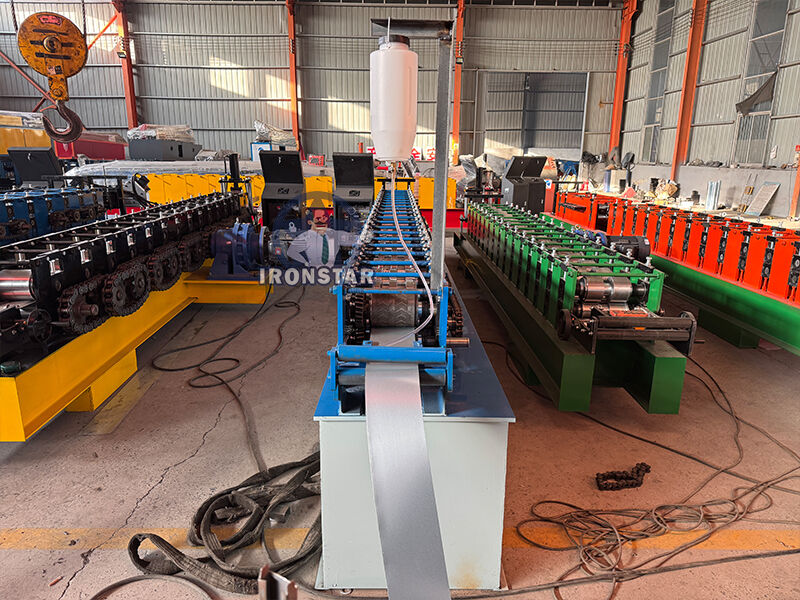

Insira a matéria-prima (chapa de aço) através da esteira para fabricar e processar
Pode garantir que a bobina vá reta e os produtos de saída sejam limpos e paralelos
Sistema de controle PLC DETAL
O comprimento da peça alvo é ajustável e digital
Dois modos de operação: automático e manual
Operação por botão e tela sensível ao toque, fácil de operar
Idioma: Chinês e Inglês ou conforme necessidade do cliente
Óleo hidráulico para o tanque de óleo hidráulico
O motor da bomba aciona o cortador
Potência do motor: 3KW
Óleo hidráulico: Óleo 46#
Capacidade de adição: adicione óleo 3/4 da capacidade da caixa
Pressão do óleo: 8-10 MPa
Comprimento: Comum 2-3 m
Operação: Trabalho manual
Usado para coletar as peças acabadas
Suporte de rolo para transmitir as peças
Fácil para o painel ser retirado por empilhadeiras
1). Método de embalagem: A nu, o vendedor deve garantir que o equipamento seja à prova de umidade, anticorrosivo e não seja danificado durante o transporte.
2). Prazo de pagamento: 30% do valor total do contrato pago por T/T, os últimos 70% pagos por T/T após inspeção pelo comprador na fábrica do vendedor antes da entrega.
3). Prazo de entrega: O vendedor garante que o equipamento estará pronto para embarque dentro de40 dias úteis após o recebimento do depósito do comprador.
4). Serviço: Podemos enviar um técnico para o seu país para consertar a máquina, se você precisar. O comprador precisa pagar todos os custos, incluindo: visto, passagens de ida e volta, acomodação, salário de USD 120 por dia.
5). Garantia: 36 meses Durante a garantia, as peças substituíveis são gratuitas, mas os compradores precisam pagar a taxa de envio.
6). Pacote: Um equipamento completo precisa de umcontêiner de 20 pés para acomodar.
